상해 LinkSunet E. T, 주식 회사
산업 배선 마구 주문화에 있는 전문가
작은 배치 및 다 제품 전문화
제품 상세 정보:
결제 및 배송 조건:
|
자료: | 폴리 비닐 클로라이드 | 색깔: | bk |
---|---|---|---|
길이: | 맞춤형 | 주택: | JST - XH-10 |
하이 라이트: | 납땜 자동 철사,9개의 핀 배선 마구 |

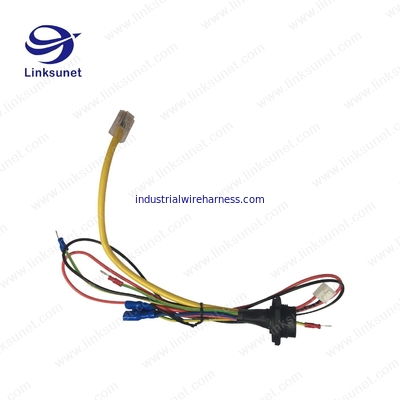

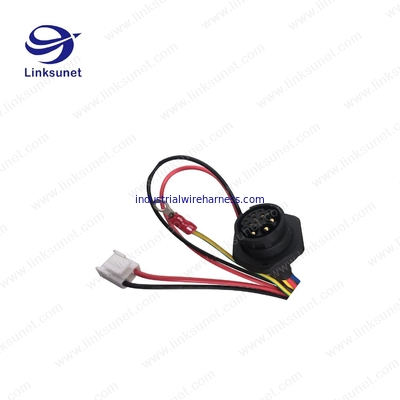

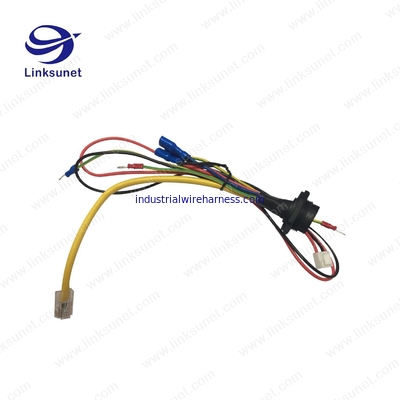

LED 커넥터 전면 패널 마운트 잠금 장치 베이어 닛 유형, 납땜 추가 JST VHR-8N 납땜 배선 하네스 / PVC / BK
지정
연락처 수 | 2 | 삼 | 삼 | 9 | 18 | 24 | 3 + 9 | 3 + 11 |
전선 게이지 | 4.0mm 2 (12AWG) | 8.4mm2 (8AWG) | 0.75mm2 (18AWG) | 0.3mm2 (22AWG) | 2.5mm2 + 0.2mm2 (12AWG + 24AWG) | |||
판넬 두께 | 맥스. 5.0mm | 맥스. 2.2mm | ||||||
환경 보호 | IP67 | |||||||
기계적 수명 | 500 회의 짝짓기주기 | |||||||
작동 온도 | - 45 ℃ ~ 105 ℃ | |||||||
정격 전압 | 300V | 300V | 300V | 125V | 125V | 300V | 300V | |
정격 전류 (40 ℃) | 20A | 20A | 50A | 5A | 5A | 20A + 5A | 20A + 5A |
TVR / VF
링 단자
전해 구리
주석 도금
쉬운 입장
PVC 절연
아니오 : E185793 (N) 시리즈 VF1.25 VF5.5
부분 번호 | 유형 | 와이어 범위 | Ø D | H | 에프 | 비 | Ø d2 | 엘 | 색깔 | 최대 전류 | 크림 핑 도구 | |
AWG / MCM | mm2 | |||||||||||
00101 | 0.75 - 3 | 22 - 16 세 | 0.2 - 1.0 | 3.5 | 9.6 | 4.3 | 5.5 | 3.2 | 16.5 | 빨간 | 10A | YYT - 1 YYT - 7 2026NJ |
00102 | 0.75 - 4 | 6.6 | 8 | 4.3 | 20.2 | |||||||
00103 | 0.75-5 | 6.6 | 8 | 5.3 | 20 | |||||||
00104 | 1.25-3S | 22 - 16 세 | 0.5 - 1.6 | 4 | 10.6 | 4.3 | 5.5 | 3.2 | 17.7 | 19A | ||
00105 | 1.25 - 3 | 4.3 | 5.5 | 3.7 | 17.7 | |||||||
00106 | 1.25 - 3M1 | 6.6 | 6.6 | 3.2 | 20.5 | |||||||
00107 | 1.25 - 3M | 6.6 | 6.6 | 3.7 | 20.5 | |||||||
00108 | 1.25 - 4 | 7.3 | 8 | 4.3 | 21.9 | |||||||
00109 | 1.25 - 4M | 6.6 | 6.6 | 4.3 | 20.5 | |||||||
00110 | 1.25-5 | 7.3 | 8 | 5.3 | 21.9 | |||||||
00111 | 1.25 - 6 | 11.4 | 11.6 | 6.4 | 27.8 | |||||||
00112 | 1.25 - 8 | 11.4 | 11.6 | 8.4 | 27.8 | 푸른 | 27A | |||||
00113 | 2 - 3 | 16 - 14 | 1.0 - 2.6 | 4.7 | 10.7 | 7.7 | 8.5 | 3.2 | 22.7 | |||
00114 | 2 - 3M | 6.3 | 6.6 | 3.7 | 20.3 | |||||||
00115 | 2 - 4 | 7.7 | 8.5 | 4.3 | 22.7 | |||||||
00116 | 2 - 4M | 6.3 | 6.6 | 4.3 | 20.3 | |||||||
00117 | 2 - 5 | 7.2 | 9.5 | 5.3 | 22.7 | |||||||
00118 | 2 - 6 | 11 | 12 | 6.4 | 27.7 | |||||||
00119 | 2 - 8 | 11 | 12 | 8.4 | 27.7 | |||||||
00120 | 2 - 10 | 13.9 | 13.6 | 10.5 | 31.4 | |||||||
00121 | 3.5 - 4 | 12 - 10 | 2.6 - 4.6 | 5.8 | 13.5 | 8.2 | 9.5 | 4.3 | 26.5 | 노랑 | 37A | |
00122 | 3.5 - 5 | 8.2 | 9.5 | 5.3 | 26.5 | |||||||
00123 | 3.5 - 6 | 8.5 | 12 | 6.4 | 28 | |||||||
00124 | 5.5 - 3 | 12 - 10 | 4.6 - 6.6 | 6.2 | 13.6 | 8.2 | 9.5 | 3.7 | 26.6 | 48A | ||
00125 | 5.5 - 4 | 8.2 | 9.5 | 4.3 | 26.6 | |||||||
00126 | 5.5 - 5 | 8.2 | 9.5 | 5.3 | 26.6 | |||||||
00127 | 5.5 - 6 | 13 | 12 | 6.4 | 32.6 | |||||||
00128 | 5.5 - 8 | 13.7 | 15 명 | 8.4 | 34.8 | |||||||
00129 | 5.5 - 10 | 13.7 | 15 명 | 10.5 | 34.8 |
일본 표준시 XAP
영상 | 제조업체 부품 번호 | 기술 | 커넥터 유형 | 접촉 유형 | 위치 개수 | 피치 | RoHS |
XAP - 02V - 1 | CONN HOUSING XA 2POS 2.5MM | 소켓 | 여성 소켓 | 2 | 0.098 "(2.50mm) | ||
XAP - 03V - 1 | CONN XA HOUSING 3 POS 2.5MM | 소켓 | 여성 소켓 | 삼 | 0.098 "(2.50mm) | ||
XAP - 05V - 1 | CONN XA HOUSING 5 POS 2.5MM | 소켓 | 여성 소켓 | 5 | 0.098 "(2.50mm) | ||
XAP - 04V - 1 | XA 콘 커넥터 절단 스타일 4POS | 소켓 | 여성 소켓 | 4 | 0.098 "(2.50mm) | ||
XAP - 07V - 1 | CONN XA HOUSING 7 POS 2.5MM | 소켓 | 여성 소켓 | 7 | 0.098 "(2.50mm) | ||
XAP - 08V - 1 | CONN XA HOUSING 8 POS 2.5MM | 소켓 | 여성 소켓 | 8 | 0.098 "(2.50mm) | ||
XAP - 09V - 1 | CONN XA HOUSING 9 POS 2.5MM | 소켓 | 여성 소켓 | 9 | 0.098 "(2.50mm) | ||
XAP - 10V - 1 | CONN XA HOUSING 10 POS 2.5MM | 소켓 | 여성 소켓 | 10 | 0.098 "(2.50mm) | ||
XAP - 12V - 1 | CONN XA HOUSING 12 POS 2.5MM | 소켓 | 여성 소켓 | 12 | 0.098 "(2.50mm) | ||
XAP - 13V - 1 | CONN XA HOUSING 13 POS 2.5MM | 소켓 | 여성 소켓 | 13 | 0.098 "(2.50mm) | ||
XAP - 11V - 1 | CONN XA HOUSING 11 POS 2.5MM | 소켓 | 여성 소켓 | 11 | 0.098 "(2.50mm) | ||
XAP - 06V - 1 | CONN XA HOUSING 6 POS 2.5MM | 소켓 | 여성 소켓 | 6 | 0.098 "(2.50mm) | ||
XAP - 14V - 1 | CON X X HOUSING 14 POS 2.5MM | 소켓 | 여성 소켓 | 14 | 0.098 "(2.50mm) |
